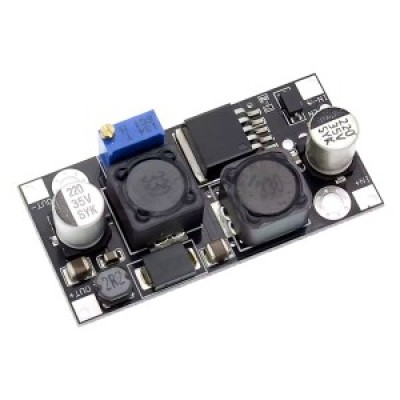

Преобразователь понижающий,повышающий XL6019 20W

Мощный двунаправленный (DC-DC Step-Up / Down) регулируемый преобразователь DC-DC XL6019 с максимальным током до 4А. Регулировка осуществляется подстроечным резистором, расположенным на плате.

Особенностью преобразователя XL6019 Step-Up/Down DC-DC является возможность преобразования напряжения как вверх, так и вниз. Позволяет получить стабильное напряжение от аккумуляторов, как разряженных, так и заряженных до максимума.

В зависимости от нагрузки входное напряжение должно быть не менее половины от выходного. Перед первым включением поверните винт переменного резистора на несколько оборотов против часовой стрелки!

Характеристики:

• Тип преобразователя: понижающий-повышающий
• Микросхема: XL6019
• Входное напряжение: 5 - 32 В
• Выходное напряжение: 1.3 - 35 В
• Максимальный ток: 5 А (принудительное охлаждение)
• Частота преобразователя: 180 кГц
• КПД: до 94% (макс.)
• Пульсации вых.напряжения: менее 100 мВ (при токе 1 А)
• Рабочая температура: -20 до +70 °C
• Размеры: 53 x 26 x 14 мм

Ссылки:

• Даташит XL6019
